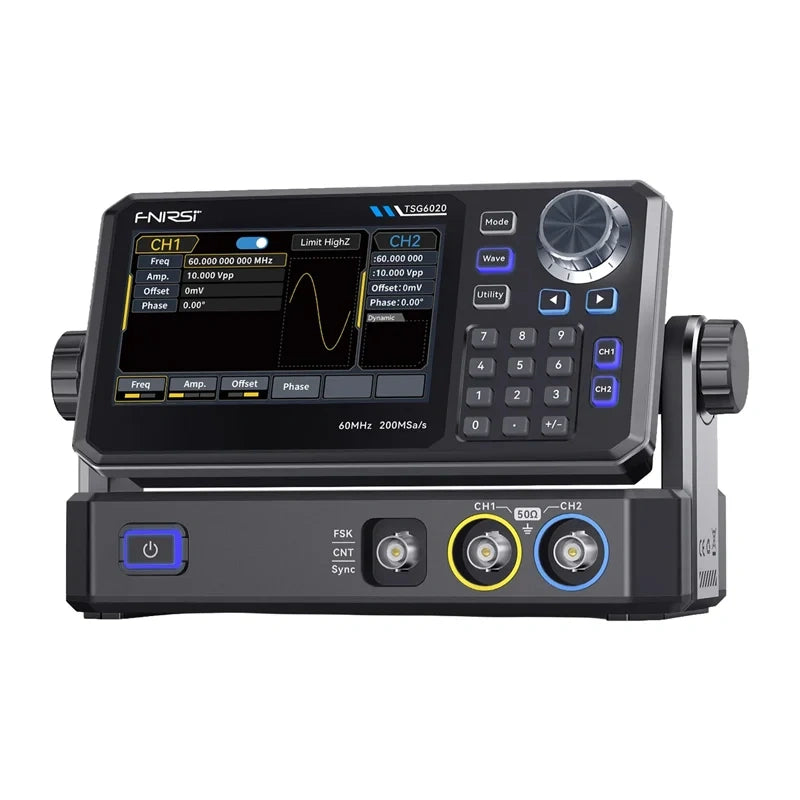

FNIRSI TSG6020 Funktionsgenerator

FNIRSI TSG6020 Funktionsgenerator

Præcis signalgenerering, omfattende konfigurationsmuligheder og avancerede målefunktioner gør FNIRSI TSG6020 ideel til brug i laboratorier, såvel som til servicearbejde og design af elektroniske kredsløb. Dens dobbeltkanaldesign, udgangsfrekvens på op til 60 mHz og en samplinghastighed på 200 MSa/s med 14-bit opløsning sikrer en trofast gengivelse af bølgeformer og høj driftsnøjagtighed. Generatoren understøtter mange typer modulation, giver dig mulighed for at oprette dine egne vilkårlige bølgeformer og tilbyder en frekvenssweep-funktion og en indbygget frekvenstæller. En intuitiv berøringsskærm, hurtig adgang til gemte indstillinger og et robust design sikrer, at enheden forbliver nem at bruge, selv under intensiv og langvarig drift.

Højgenererede signaler

FNIRSI TSG6020 er udstyret med to uafhængige udgangskanaler, der gør det muligt at generere to forskellige signaler samtidigt og nemt udføre mere avancerede tests og analyser. Generatoren tilbyder en udgangsfrekvens på op til 60 mHz, og takket være en samplingshastighed på 200 MSa/s og 14-bit vertikal opløsning sikrer den en meget præcis bølgeformgengivelse med minimal forvrængning. Udgangsspændingsområdet er optimeret til forskellige belastningskonfigurationer - fra 2 mVpp til 20 Vpp ved høj impedans for frekvenser under 10 mHz, fra 2 mVpp til 10 Vpp over 10 mHz, samt fra 1 mVpp til 10 Vpp og fra 1 mVpp til 5 Vpp med en 50 Ω belastning. Denne fleksibilitet gør det muligt at bruge enheden i mange krævende laboratorie- og designapplikationer.

Standardbølgeformer og avancerede moduleringer

Generatoren understøtter alle almindeligt anvendte bølgeformer, såsom sinus, firkant, savtand, puls, støj og DC. Ud over foruddefinerede bølgeformer giver den dig mulighed for at reproducere dine egne vilkårlige bølgeformer ved hjælp af en punkt-for-punkt-metode, hvilket sikrer, at alle bølgeformdetaljer bevares. VeriPoint-teknologi bruger en samplingshastighed fra 1 µSa/s til 200 MSa/s og meget lav jitter under 200 ps, ​​hvilket sikrer præcis gengivelse af selv de mest komplekse signalformer. Enheden understøtter også seks typer modulation (AM, FM, PM, FSK, ASK og PSK), hvilket gør den ideel til test af digitale kommunikationskredsløb og radiosystemer.

Endnu større præcision

ZeroSurge-teknologien reducerer oversving betydeligt i firkantede, pulserede og savtakkede signaler. Oversving overstiger ikke 1%, og stige- og faldtiderne er maksimalt 13,5 ns, hvilket resulterer i skarpe kanter og meget høj nøjagtighed af de genererede bølgeformer. Generatoren er også udstyret med en syvcifret frekvenstæller, der måler frekvens, periode og duty cycle for TTL-niveausignaler i området fra 100 mHz til 100 mHz med en nøjagtighed på ±51 ppm. Den høje signalkvalitet bekræftes også af parametre, herunder et lavt fasestøjniveau på op til -125 dBc/Hz ved 10 mHz (10 kHz offset) og harmonisk forvrængning under -40 dBc i området fra 30 til 60 mHz.

Frekvensfejning og brugervenlig betjening

FNIRSI TSG6020 tilbyder frekvensfejning i både lineær og logaritmisk tilstand. Fejetiden kan justeres fra 1 ms til 500 s med en nøjagtighed på ±0,1%, hvilket blandt andet letter analysen af ​​filterkarakteristika og testning af responsen fra forskellige elektroniske kredsløb. Betjeningen strømlines af en 4,3-tommer TFT-LCD-farveberøringsskærm, der fungerer sammen med traditionelle fysiske knapper. Skærmen viser et realtidsforhåndsvisning af den genererede bølgeform og vigtige driftsparametre, så du hurtigt kan kontrollere indstillinger og foretage nødvendige justeringer.

Stabil drift selv under langvarige tests

Generatoren er designet til pålidelig drift under intensiv brug. Effektiv varmeafledning sikres af en aluminiumskøleplade understøttet af en stille ventilator, som opretholder den korrekte temperatur på komponenterne selv under mange timers drift. Designet inkluderer også beskyttelse af udgangskanaler, isolering og jordbeskyttelse, mens den TTL-kompatible synkroniseringsudgang forbedrer integrationsmulighederne med andre måleinstrumenter. Ikke-flygtig hukommelse giver dig mulighed for at gemme op til 24 brugerdefinerede, vilkårlige bølgeformer, som kan genkaldes øjeblikkeligt uden behov for omkonfiguration. Generatoren understøtter også flere driftstilstande, herunder kontinuerlig, gated, modulerings- og sweep-tilstande, hvilket giver stor fleksibilitet ved opsætning af selv komplekse testbænke.

Inkluderet i sættet

• Funktionsgenerator
• Opladeradapter
• Type-C opladningskabel
• Datakabel
• Måleledning
• Krognonklemmer
• Brugermanual
