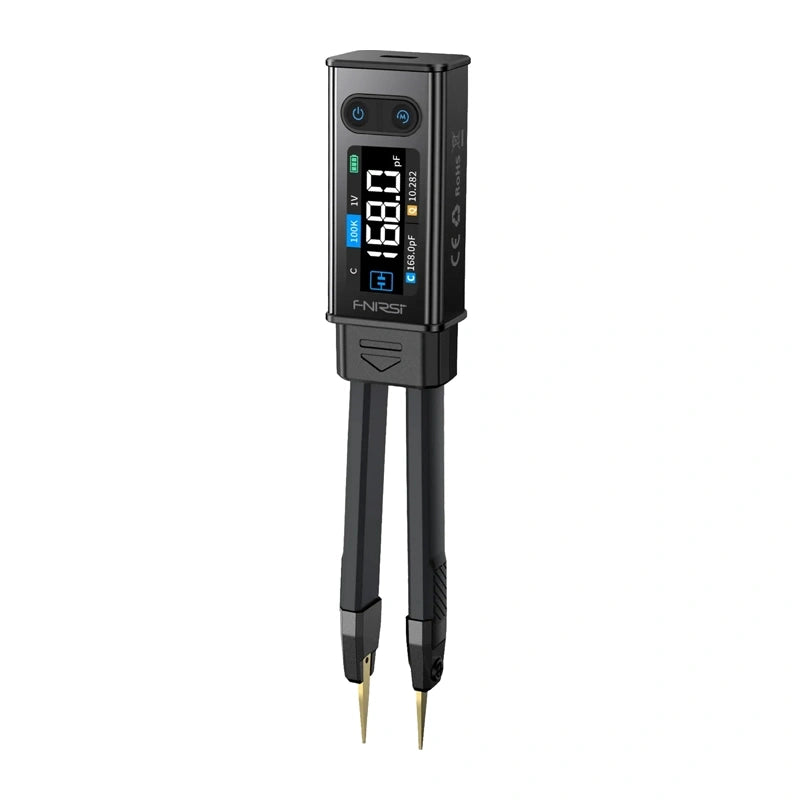

LCR-tester FNIRSI LCR-ST2

FNIRSI LCR-ST2 LCR-tester

Arbejde med elektroniske komponenter kræver et værktøj, der kombinerer nøjagtighed, hastighed og brugervenlighed. FNIRSI LCR-ST2 tilbyder en bred vifte af målefunktioner, understøttelse af flere frekvenser og testspændingsniveauer, intelligente analysefunktioner og to metoder til at forbinde de komponenter, der testes. Et tydeligt farvedisplay med automatisk billedrotation, et kompakt pincetlignende design og et genopladeligt batteri, der giver op til cirka 3 timers drift, gør denne enhed ideel til både servicestationer og feltarbejde. Denne alsidige tester letter diagnosen af ​​individuelle komponenter og batchtestning af elektroniske komponenter.

Bredt måleområde og omfattende parameteranalyse

Testeren muliggør præcise målinger af modstand i området fra 10 mΩ til 10 MΩ, kapacitans fra 1 pF til 22 mF, induktans fra 1 μH til 10 H, spænding op til ±30 V og dioder med en fremadrettet spænding på op til 0,7 V. Ud over basisværdier viser enheden også vigtige elektriske parametre såsom D, Q, Z, X, θ og ESR, hvilket muliggør en omfattende analyse af den testede komponents egenskaber. Automatisk genkendelse af modstande, kondensatorer og induktorer fremskynder processen yderligere ved at eliminere behovet for manuelt at vælge måletype.

Fleksible indstillinger til forskellige anvendelser

FNIRSI LCR-ST2 giver dig mulighed for at justere måleforholdene til den type komponent, der testes. Fem testfrekvenser (100 Hz, 120 Hz, 1 kHz, 10 kHz og 100 kHz) er tilgængelige, hvilket muliggør professionel analyse af mange typer elektroniske komponenter. Derudover kan du vælge et af fire RMS-testspændingsniveauer (0,1 V, 0,3 V, 0,6 V eller 1,0 V) for at øge målestabiliteten og nøjagtigheden afhængigt af egenskaberne ved den komponent, der testes.

Intelligente funktioner til at fremskynde diagnosticering

Enheden er udstyret med en fuldbåndsscanningstilstand fra 100 Hz til 100 kHz, hvilket muliggør hurtig analyse af en komponents frekvensrespons med en enkelt måling. Testeren tilbyder også en intelligent funktion til sortering af komponenter i henhold til specificerede nominelle værdier og tolerancer, og klassificerer dem automatisk som kompatible eller ikke-kompatible med kravene under masseproduktionstest. En yderligere fordel er den samtidige visning af ækvivalente værdier i serie- og parallelle konfigurationer, hvilket hjælper med at minimere virkningen af ​​parasitære parametre og øger nøjagtigheden af ​​resultaterne. De praktiske HOLD-, Max- og Min-funktioner giver dig mulighed for nemt at registrere og analysere måleresultater. Enheden muliggør også samtidig visning af to måleparametre, hvilket letter analysen af ​​resultaterne.

To målemetoder og brugervenlighed

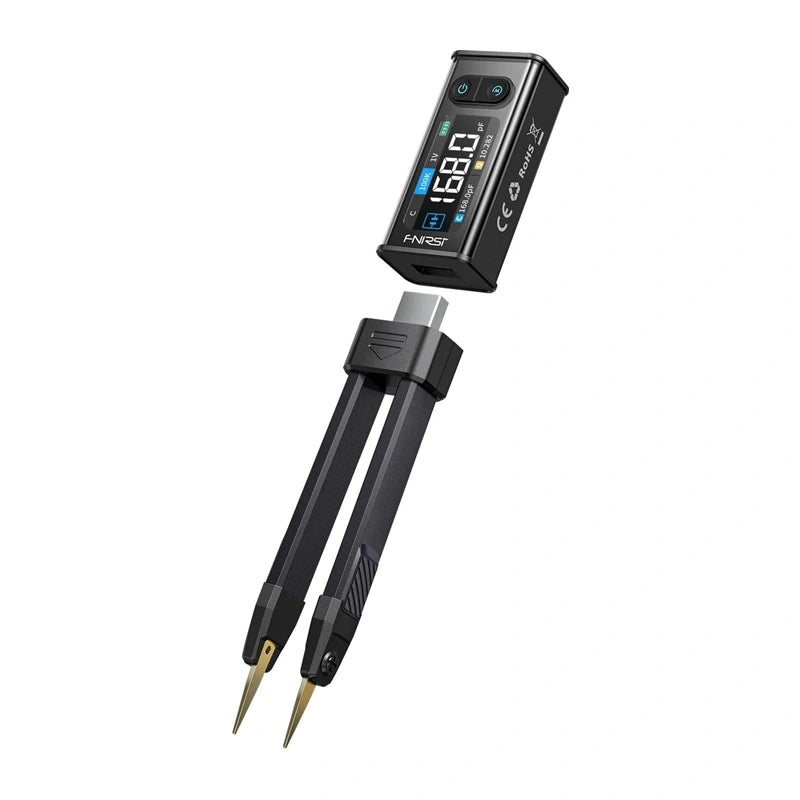

LCR-ST2-modellen kombinerer et pincetdesign med muligheden for at bruge en Kelvin-probe. Lige og buede probespidser gør det nemt at gribe små overflademonterede komponenter, mens Kelvin-klemmen muliggør præcise firetrådsmålinger af større komponenter og hulmonterede komponenter. Brugerkomforten forbedres af et 1,47-tommer HD-farvedisplay med en automatisk rotationsfunktion, der justerer retningen, så det passer til, hvordan enheden holdes, hvilket sikrer komfortabel betjening for både højre- og venstrehåndede brugere. Den magnetiske holder gør det nemt at opbevare testeren og holder den altid inden for rækkevidde.

Mobilt, brugsklart design

Det lette pincetlignende hus gør testeren ideel til brug i laboratoriet, i service og i felten. Det indbyggede 300 mAh lithiumbatteri giver op til cirka 3 timers kontinuerlig drift, og den moderne USB-C-port muliggør nem opladning af enheden. Derudover understøtter testeren spændingsmålinger op til ±30 V, hvilket gør den velegnet til både hverdagsdiagnostik og mere avancerede elektroniske applikationer.

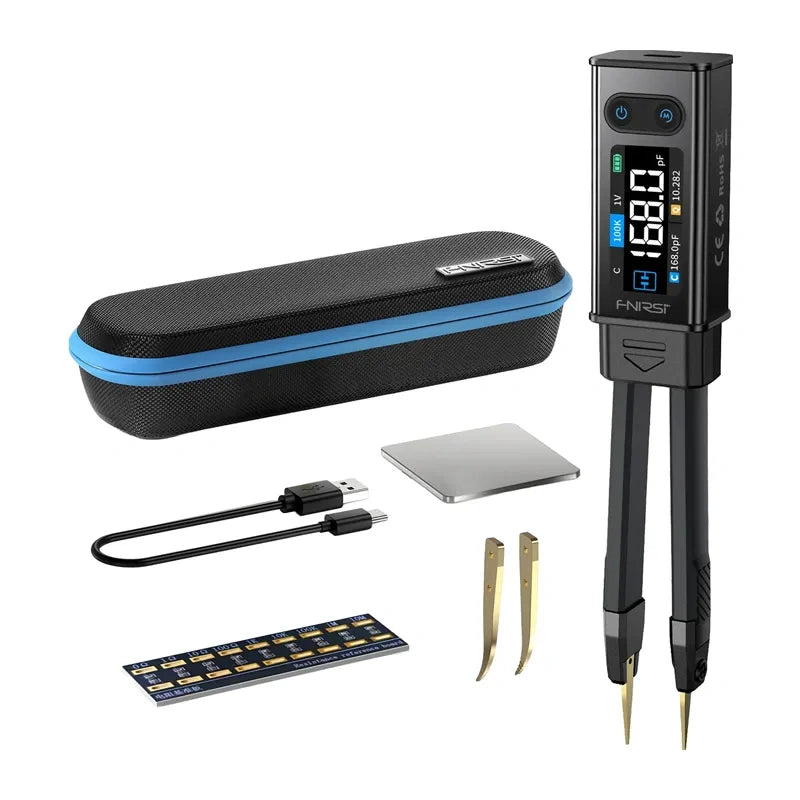

Inkluderet

• LCR-tester
• opbevaringsetui
• buet probe
• kortslutningsplade
• datakabel
• brugermanual
